滄州重諾機械制造公司介紹一下軸向型和橫向型波紋膨脹節常見的型號結構的特點，以便廣大客戶更加全面地了解波紋膨脹節，讓波紋膨脹節在更多的行業中發揮出應有的作用。

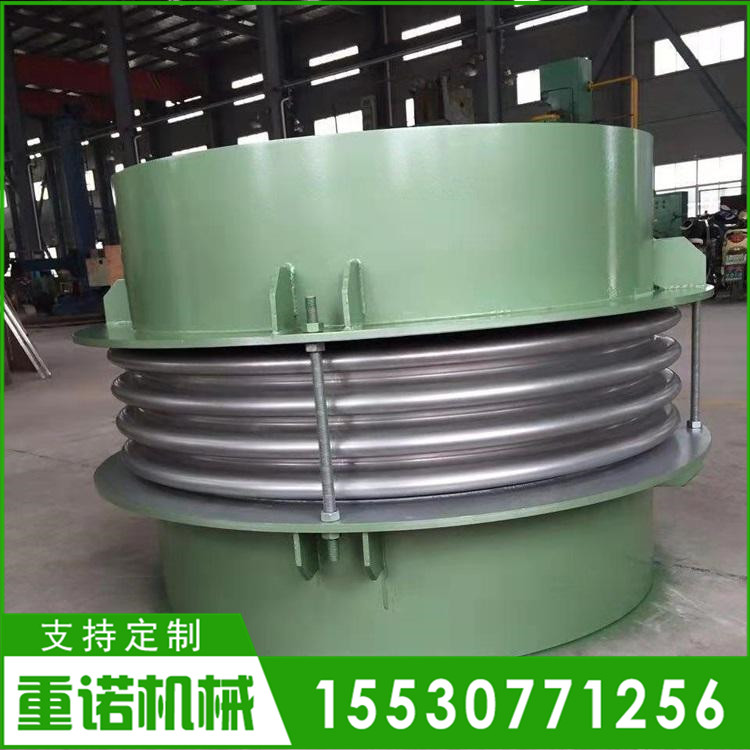

一、軸向型波紋膨脹節 1.普通軸向型是*基本的軸向膨脹節結構。支撐螺母和預拉桿的作用是支撐膨脹節達到*大額定拉伸長度和到現在安裝時調整安裝長度。如果補償量較大，可用兩節，甚至三節波紋管。使用多節時，要增加抗失穩的導向限位桿。 2.抗彎型波紋膨脹節增加了外抗彎套筒，使整體具有抗彎能力。 3.外壓型波紋膨脹節的結構使波紋管外部受壓，內部通大氣，它的特點是：（1）波紋管受外壓不發生柱失穩，可以用多波，實現大補償量；（2）波紋內不含雜物污物及水，停汽時冷凝水不存波紋內可以排污閥排掉，不怕冷凍；（3）結構稍改進也具有抗彎能力。

二、橫向型波紋膨脹節 1.單向橫向型波紋膨脹節只能在垂直于鉸鏈軸的平面內彎曲變形。 2.萬向鉸鏈橫向型波紋膨脹節可以對不在一個平面內的空間管道進行各方向的補償變形。 3.大拉桿橫向型波紋膨脹節屬于萬向橫向型，除了可以承受較大的橫向變形，還能吸收中間長接管的熱變形。如果不需要用拉桿平衡內壓的推力，它還可以補償來自管線的軸向變形，即所謂“*膨脹節”。由于彎曲和軸向變形同時發生且軸向變形由兩個波紋管均擔，剛要求它們的變形量要在膨脹節結構上給以限位，以便均勻分配保波紋管的變形量，使其各自的變形量都不超過額定值。 4.小拉桿橫向型波紋膨脹節在需要由拉桿平衡內壓推力時，它可以進行橫向和自身熱變形補償。如不需拉桿平衡內壓推力，它可以承受軸向補償，這也是*膨脹節的一種。橫向膨脹節具有下列優點：（1）能進行大位移補償；（2）內壓引起的軸向力由自身的拉桿及鉸鏈平衡，使它的支架成為次固定支架，降低支架的造價；（3）拉桿橫向式還具有吸收軸向變形的能力，在變形較復雜的管線上可以發揮它的作用；（4）它更大的優點是由于在結構上受拉桿及鉸鏈的保護，對管道的安裝誤差甚至事故不像軸向膨脹節那樣敏感，有時即使有管道事故也不致損壞膨脹節 廠家技術電話15530*771256

軸轉向本實用新型公開了一種傳動軸波紋管結構,主要包括花鍵軸叉,波紋管,卡箍,花鍵套,花鍵軸叉通過卡箍與波紋管一端連接,波紋管另一端通過卡箍與花鍵套連接,花鍵軸叉末端外徑和花鍵套內徑配合連接.波紋管外形為連續凹凸交替的波紋狀,波紋管兩端設有配合卡箍的安裝槽.本實用新型采用新型的花鍵軸叉,花鍵套,波紋管結構,無堵蓋,可以減少鉚壓工序,并能有效避免防塵罩密封失效問題,且更換方面,換上新的波紋管,用卡箍卡緊即可;中間滑動結構優化,簡化工序,避免橡膠密封經長期的磨損失效;避免密封罩失效,引起漏油,花鍵卡死;零件更加輕量化.
